Módulos Inteligentes y Control

Un módulo inteligente para persiana añade control electrónico a un motor compatible, pero no convierte cualquier persiana en domótica por sí solo. Antes de elegirlo debes identificar cómo funciona el motor, qué conductores llegan al cajetín, qué carga admite el controlador y qué funciones dependen de una app, un hub o Internet.

Esta guía forma parte del sección temática de automatización de persianas y protección solar y amplía la guía principal para automatizar persianas y toldos. Si tu persiana todavía es manual, empieza por Motores e Instalación Física: un módulo controla un motor existente, pero no aporta el movimiento mecánico que falta.

Seguridad eléctrica: si hay que crear, modificar o verificar cableado fijo de 230 V, encarga esa intervención a una empresa instaladora de baja tensión habilitada. Sigue el REBT y el esquema del modelo exacto; esta guía no es un esquema de conexión.

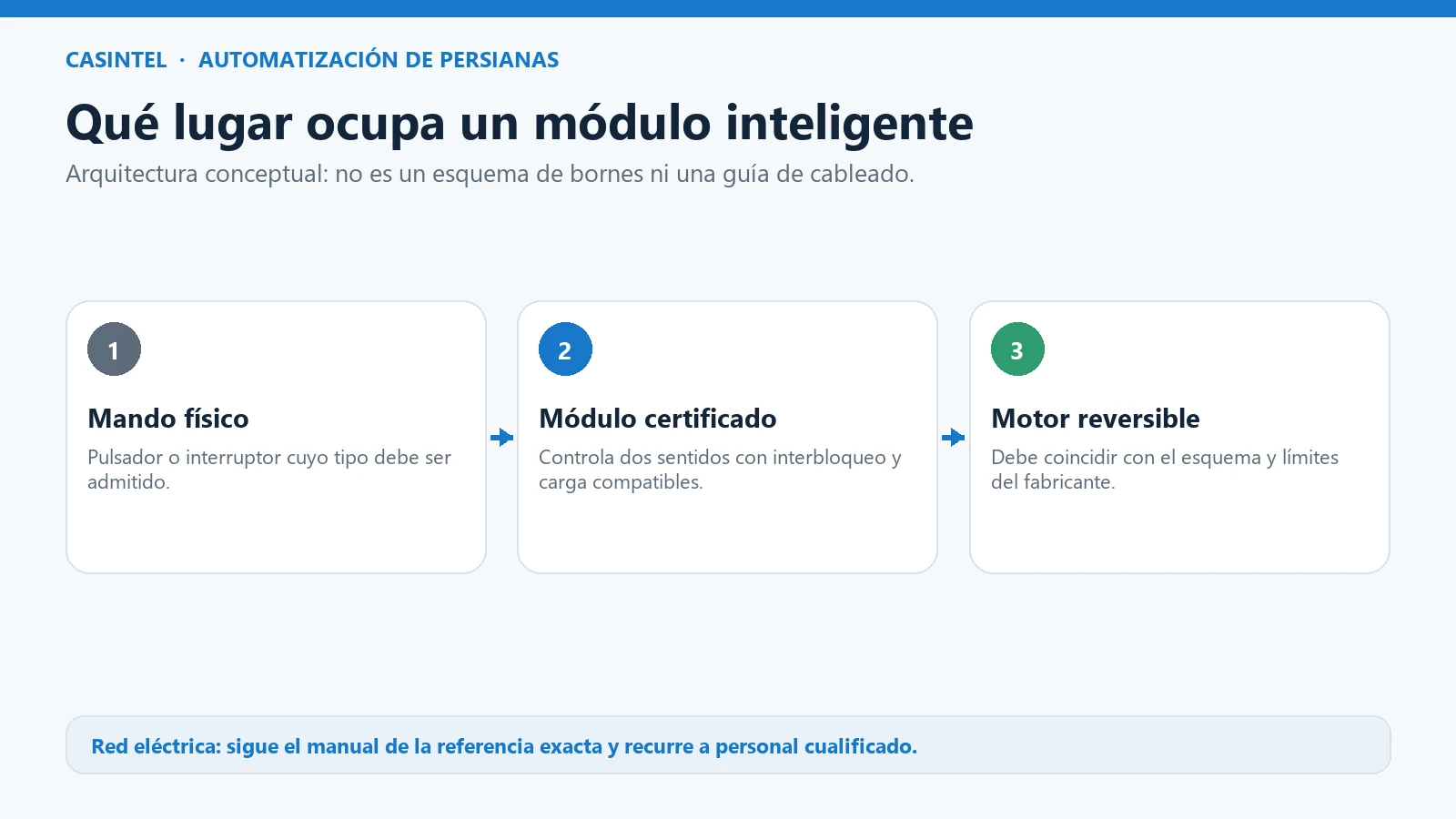

Qué hace un módulo y qué no puede resolver

En una persiana motorizada con órdenes separadas de subida y bajada, un controlador compatible puede añadir:

• control desde pulsador, aplicación o plataforma domótica;
• horarios y agrupación de varias persianas;
• posición porcentual cuando el modelo permite calibrarla;
• medición de consumo en los dispositivos que la incorporan;
• automatizaciones basadas en sensores o estados externos;
• control local o remoto, según la arquitectura elegida.

No puede corregir un eje deformado, unas guías con rozamiento, un motor infradimensionado ni un cableado incompatible. Tampoco debe utilizarse un relé doble genérico si el fabricante no documenta un modo específico para motores reversibles o un interbloqueo que impida alimentar subida y bajada al mismo tiempo.

Comprueba primero el motor y su esquema

La etiqueta “motor de persiana” agrupa configuraciones diferentes. Un motor tubular cableado convencional puede tener neutro, tierra y dos conductores de fase para subida y bajada. Otros motores incorporan receptor de radio, electrónica propia o un protocolo cerrado y no admiten que se les añada un módulo externo de la misma manera.

Antes de comprar, identifica:

1. marca y referencia exacta del motor;
2. tensión y tipo de alimentación;
3. esquema de subida, bajada y conductor común;
4. potencia o corriente máxima;
5. presencia de finales de carrera mecánicos o electrónicos;
6. receptor de radio, condensador o electrónica integrada;
7. tipo de pulsador o interruptor existente;
8. funciones que deben conservarse después de la instalación.

Si no puedes acceder a la referencia o al esquema, no asumas la compatibilidad por el aspecto del interruptor. La carcasa visible no revela cómo está cableado el motor dentro del cajón.

Compatibilidad eléctrica: neutro, carga e interbloqueo

Cable neutro

Muchos módulos empotrables alimentados permanentemente necesitan fase y neutro en el cajetín. Sin embargo, no es una regla universal: existen arquitecturas y dispositivos con requisitos diferentes. La ficha y el diagrama del modelo exacto determinan qué conductores son obligatorios.

En viviendas donde al pulsador solo llegan las fases de maniobra, puede ser necesario llevar neutro desde una caja de derivación o instalar el controlador en otro punto. Esa modificación afecta al cableado fijo y debe realizarse conforme al Reglamento Electrotécnico para Baja Tensión.

Carga del motor

No utilices la corriente máxima anunciada para cargas resistivas como si fuera automáticamente válida para un motor. Las cargas inductivas pueden tener límites y condiciones específicas. Verifica:

• potencia o corriente admitida en modo motor;
• carga máxima por canal y total;
• tensión y frecuencia;
• necesidad de protección adicional o accesorio recomendado;
• temperatura de funcionamiento y condiciones del montaje.

Transparencia afiliada: algunos enlaces de producto de esta guía son afiliados. Si compras a través de ellos, Casintel puede recibir una comisión sin incrementar tu precio. La selección editorial se basa en compatibilidad y documentación, no en la comisión.

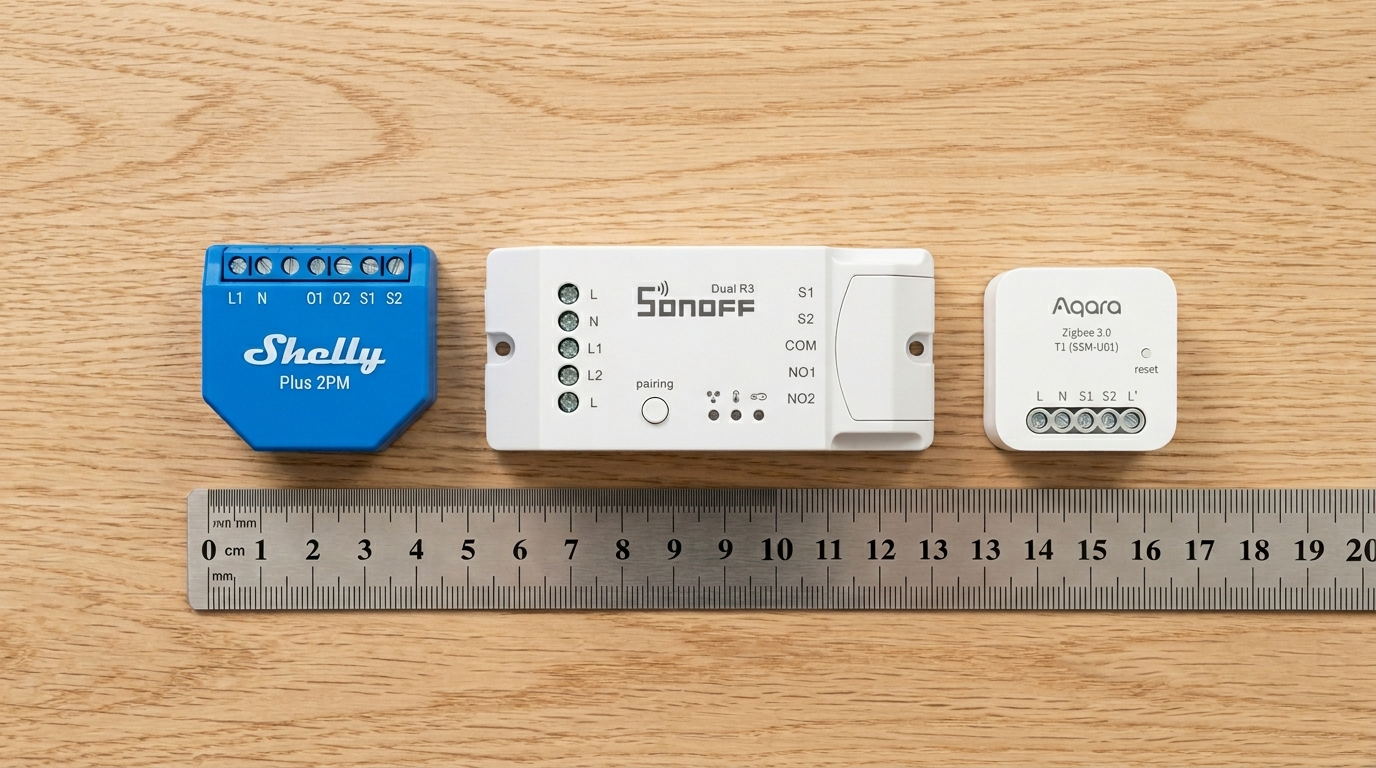

El SONOFF Smart Switch Dual R3 incluye un adhesivo Rasppishop en Amazon → es un ejemplo documentado de controlador con modo motor. La documentación oficial diferencia el DUALR3 de la variante Lite y declara límites específicos para la carga de motor; no debe elegirse solo por la cifra máxima anunciada para otras cargas.

Interbloqueo

Un controlador para persianas debe impedir que las dos direcciones reciban tensión simultáneamente. Este interbloqueo puede implementarse por hardware, firmware o mediante un modo de funcionamiento dedicado, pero debe estar documentado. Una automatización creada en una app no sustituye una protección prevista por el fabricante.

Espacio del cajetín y control físico

El tamaño nominal de una caja no indica cuánto volumen libre queda después de alojar el mecanismo, las bornas y los conductores. Antes de comprar un micromódulo mide:

• profundidad útil;
• espacio detrás y alrededor del pulsador;
• radio de curvatura de los cables;
• sección y número de conductores;
• ventilación y temperatura admitidas;
• posibilidad de cerrar la caja sin comprimir conexiones.

Mantener el pulsador físico suele mejorar la resiliencia, pero depende del controlador y del tipo de entrada que admita. Comprueba si acepta pulsador momentáneo, interruptor mantenido u otro mecanismo, y qué ocurre cuando no hay conexión de red.

Funcionamiento local, nube e Internet

“Funciona sin Internet” puede significar cosas distintas. Conviene separar:

• maniobra física local: uso del pulsador conectado;
• automatización local: reglas ejecutadas en el módulo o en un controlador dentro de casa;
• control desde la red doméstica: app o interfaz local;
• control remoto: acceso desde fuera de la vivienda;
• servicios cloud: voz, notificaciones, históricos o escenas alojadas por el fabricante.

Un dispositivo puede conservar el pulsador durante una caída de Internet y, al mismo tiempo, perder el acceso remoto o determinadas automatizaciones. La documentación debe indicar qué funciones dependen de la nube y qué ocurre si el servicio deja de estar disponible.

Wi-Fi, Zigbee y Matter: qué compara realmente cada término

Wi-Fi

Los dispositivos Wi-Fi suelen conectarse directamente al router o al punto de acceso. Esto evita un hub específico, pero la fiabilidad depende de la cobertura, interferencias, capacidad del equipo de red, firmware y diseño del dispositivo. No existe un número universal de persianas a partir del cual un router “se sature”.

Zigbee

Zigbee suele requerir un coordinador o hub. Puede formar una red mallada cuando dispositivos alimentados permanentemente actúan como routers, pero no todos los equipos repiten señal y la calidad final depende de la topología, las distancias y la implementación. Tener Zigbee no garantiza por sí solo menor latencia o mayor estabilidad en cualquier vivienda.

Matter

Matter define una capa común para incorporar y controlar dispositivos compatibles a través de transportes como Wi-Fi, Ethernet o Thread. No significa que todas las funciones avanzadas de dos marcas sean idénticas ni que cualquier módulo pueda controlar cualquier motor. Debes comprobar:

• qué tipo de dispositivo Matter declara el fabricante;
• qué funciones expone al ecosistema elegido;
• si requiere controlador Matter;
• si Matter over Thread exige además un Border Router Thread;
• qué ajustes siguen dependiendo de la aplicación del fabricante.

La compatibilidad del protocolo no sustituye la compatibilidad eléctrica y mecánica.

Hubs y gateways: cuándo son necesarios

Un hub coordina dispositivos dentro de un ecosistema. Un gateway puede además traducir o enlazar protocolos diferentes. En ambos casos hay que comprobar la lista de productos admitidos, el país, las funciones disponibles y la dependencia de servicios externos.

El Somfy 1870595​​ - TaHoma switch en Amazon → puede actuar como centro de control para equipos Somfy compatibles y otros productos admitidos por el ecosistema. No debe asumirse que cualquier sensor meteorológico, motor o función está disponible: la compatibilidad varía por referencia, protocolo, región e integración.

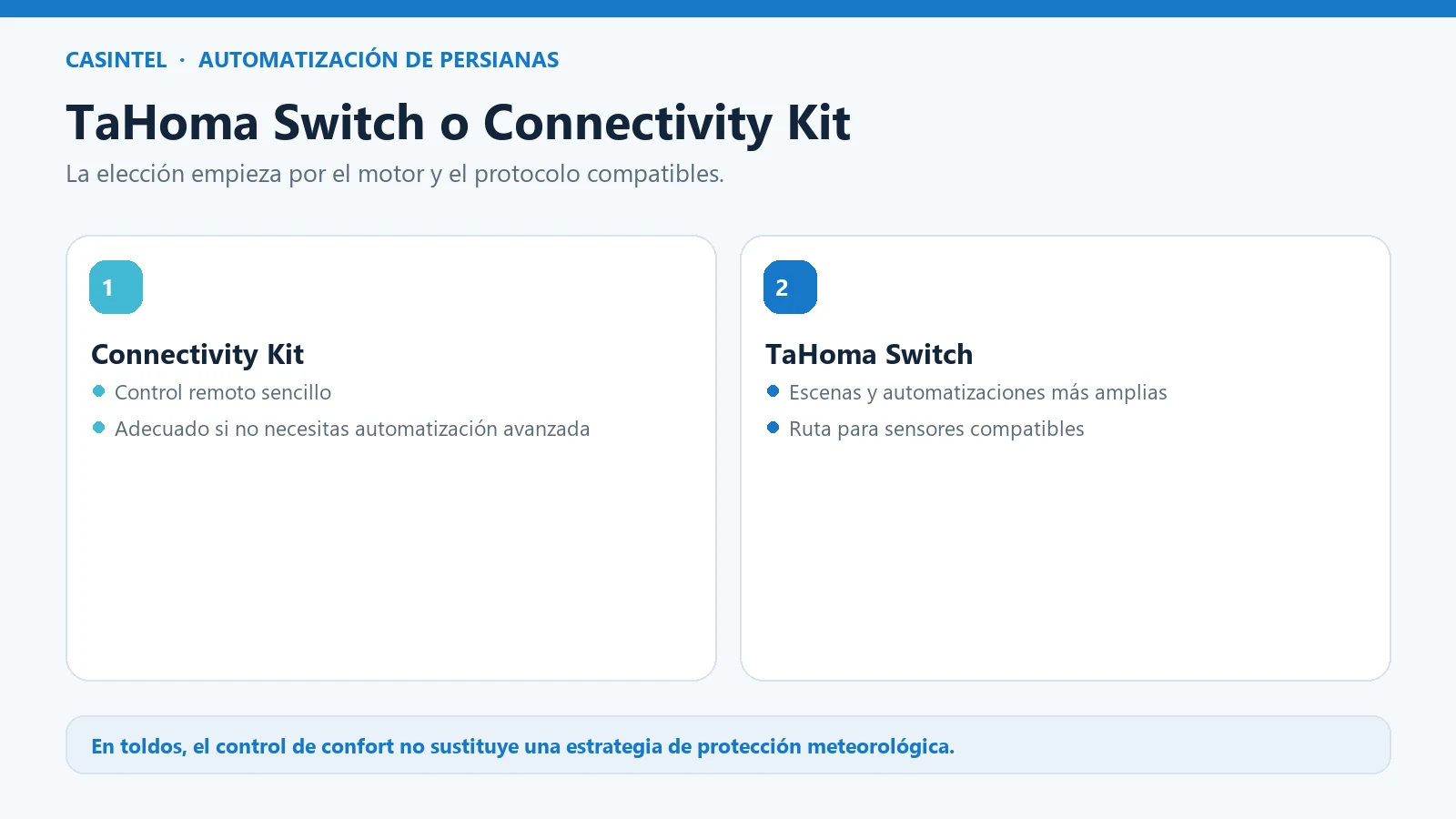

La comparativa TaHoma Switch vs Connectivity Kit desarrolla las diferencias comerciales y funcionales. Para elegir un sistema completo también puedes consultar la guía de kits de domótica para persianas.

Sensores y automatizaciones: confort frente a seguridad

Un módulo puede recibir órdenes derivadas de luminosidad, temperatura, presencia o apertura de una puerta. Estas reglas pueden mejorar el confort y ayudar a gestionar la protección solar, pero no toda automatización tiene la misma criticidad.

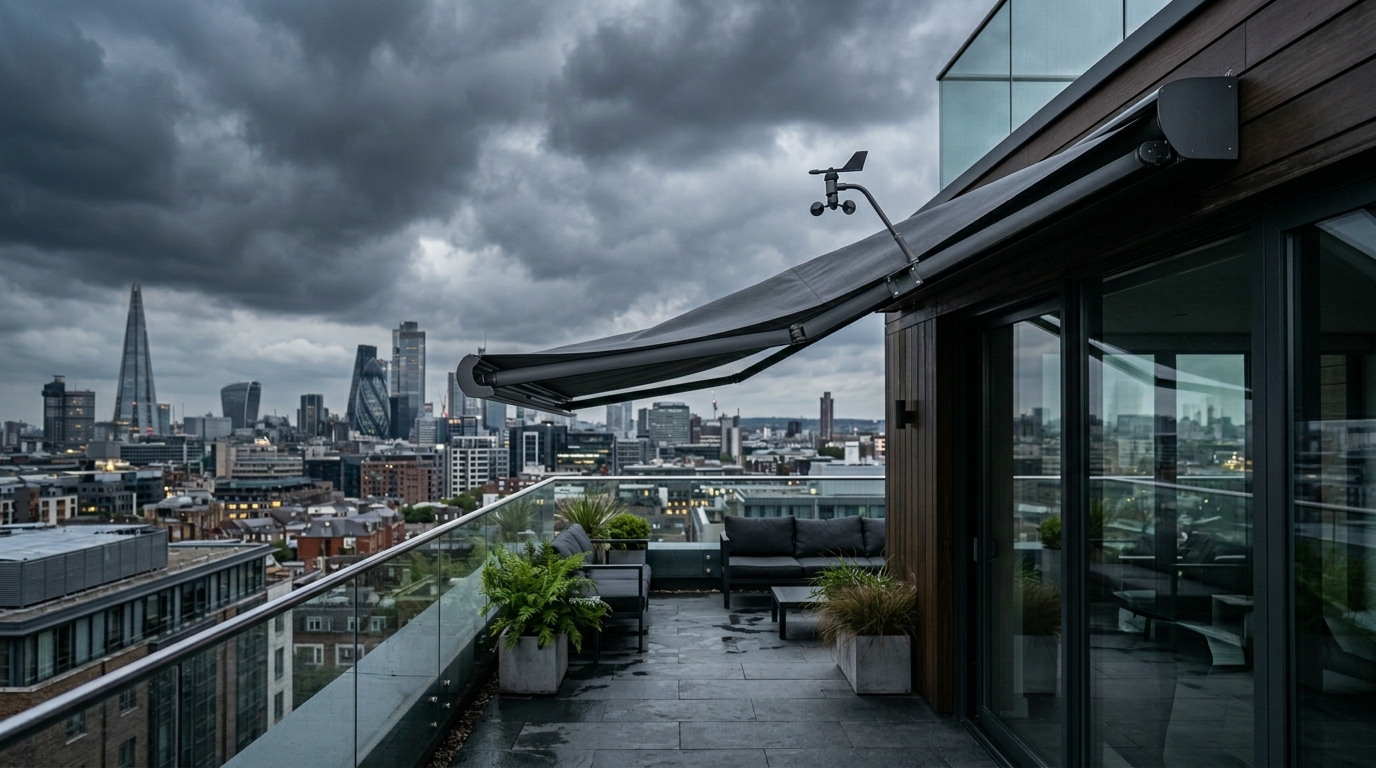

En persianas interiores, una escena solar puede cerrar parcialmente cuando coinciden radiación y temperatura. En toldos, el viento afecta a la integridad mecánica y la lógica debe respetar la arquitectura y los sensores admitidos por el fabricante. Una previsión meteorológica general no equivale a medir las condiciones en la fachada, y ninguna automatización elimina el riesgo de daños.

La guía de sensores climáticos y automatización de toldos explica cómo separar reglas de comodidad, protección y estados seguros.

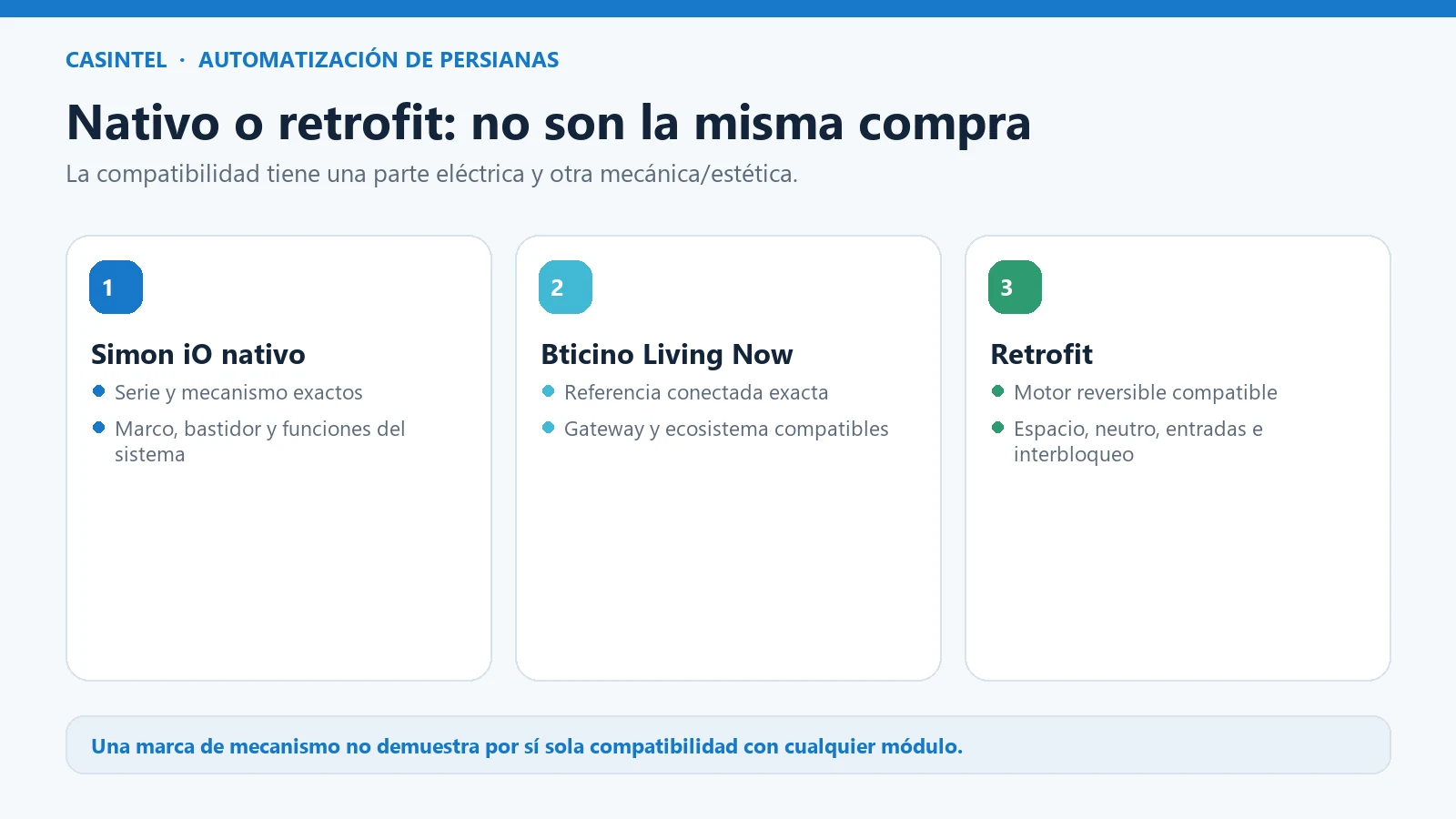

Compatibilidad con mecanismos Simon y Bticino

La compatibilidad tiene dos dimensiones:

1. eléctrica: esquema, entradas, carga, neutro e interbloqueo;
2. mecánica y estética: profundidad, marco, bastidor, tecla y espacio disponible.

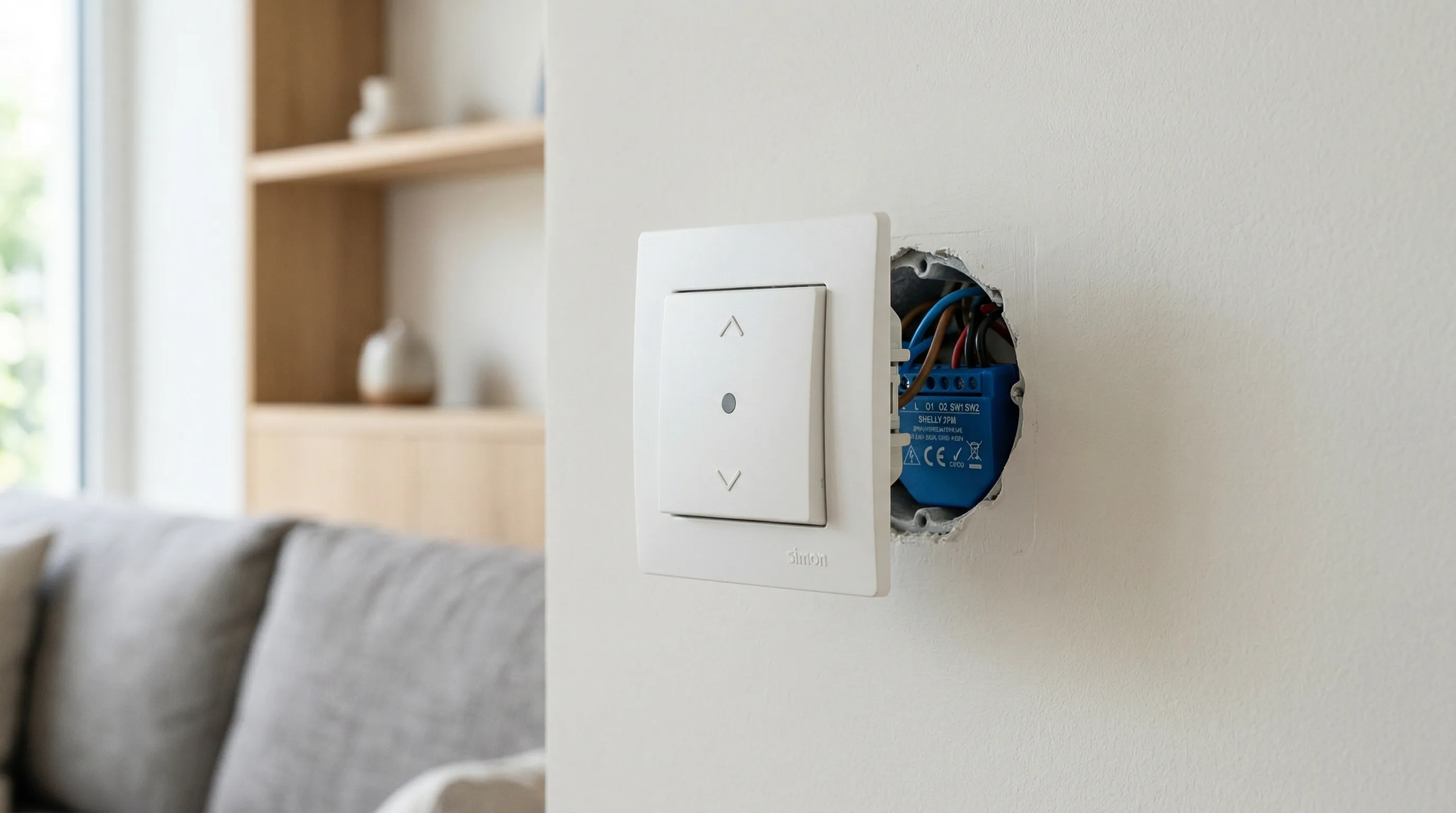

Un micromódulo puede conservar el mecanismo visible si cabe detrás y admite su tipo de accionamiento. Un interruptor completo necesita además ser compatible con el marco o disponer del adaptador correspondiente. No todas las series Simon o Bticino comparten dimensiones y accesorios.

La comparativa de módulos para persianas Simon y Bticino debe utilizarse después de identificar la serie exacta y el cableado existente.

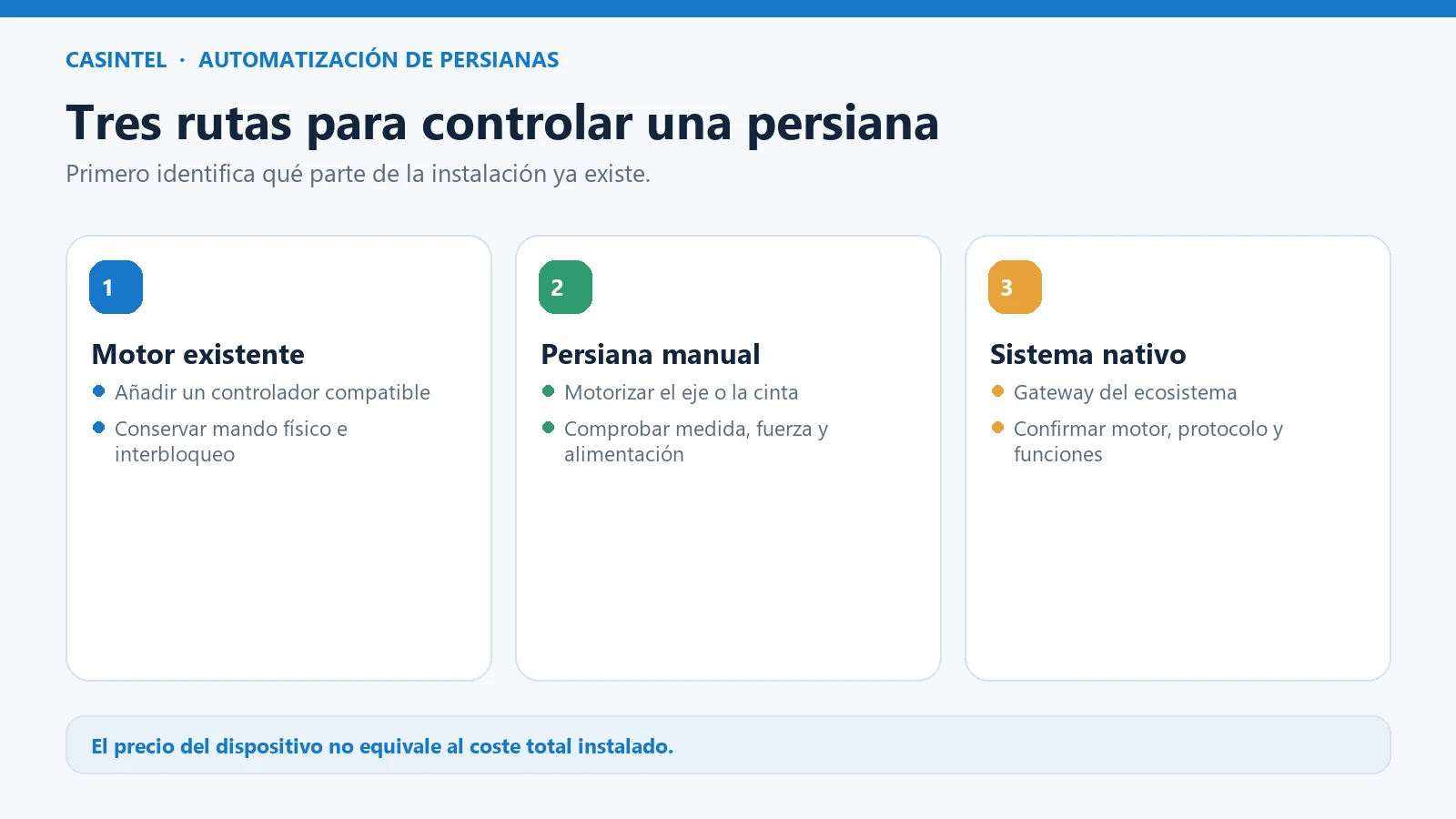

Qué solución estudiar según tu instalación

Errores frecuentes al elegir un módulo

• Comprar por protocolo sin revisar el motor y su esquema.
• Utilizar un relé doble sin modo motor o interbloqueo documentado.
• Confundir el límite de una carga resistiva con el límite para motores.
• Suponer que siempre hay neutro detrás del pulsador.
• Instalar el módulo en una caja sin espacio suficiente.
• Eliminar el control físico sin conocer el comportamiento ante fallos.
• Presentar Wi-Fi, Zigbee o Matter como garantía universal de fiabilidad.
• Utilizar un gateway sin comprobar la referencia exacta del motor o sensor.
• Automatizar un toldo con una regla meteorológica genérica como única protección.
• Trabajar sobre cableado fijo de 230 V sin la competencia y las medidas de seguridad necesarias.

Metodología y fuentes

Esta guía se ha elaborado mediante revisión de documentación técnica y páginas oficiales. No se realizaron pruebas físicas propias de los módulos, motores o gateways mencionados. Los productos se utilizan como ejemplos de arquitectura y sus límites deben comprobarse de nuevo antes de comprar o instalar.

Fuentes principales:

• ★★★★★ Reglamento Electrotécnico para Baja Tensión.
• ★★★★☆ SONOFF DUALR3 y DUALR3 Lite.
• ★★★★☆ Somfy TaHoma Switch.
• ★★★★★ Matter, Connectivity Standards Alliance.
• ★★★★★ Zigbee, Connectivity Standards Alliance.

Nota de transparencia: Casintel puede recibir una comisión por algunas compras realizadas mediante enlaces del sitio. La posible comisión no determina qué productos se incluyen ni sustituye la comprobación de compatibilidad, documentación y seguridad.
