Motores e Instalación Física

Esta guía forma parte del mapa de automatización de persianas y protección solar y de la guía principal de automatización.

Elegir un motor exige comprobar, como mínimo, el perfil y diámetro del eje, el peso del paño, el par indicado por el fabricante, los adaptadores, el rozamiento y el tipo de instalación. Esta guía explica qué datos debes reunir y cómo supervisar la selección; no reemplaza la tabla ni el manual del modelo exacto.

Un motor mal elegido puede provocar sobrecalentamiento, deformaciones en el eje o daños en tirantes y lamas. No basta con comprar "un motor": el par motor, el perfil del eje, la corona, el adaptador y el soporte deben ser compatibles con la instalación concreta. Entender cómo automatizar persianas y toldos para mantener la casa fresca empieza por dominar la parte mecánica que moverá las lamas cada día.

Esta guía técnica está diseñada para quienes quieren comprender la instalación o supervisar el trabajo de un profesional. Aquí resolvemos la diferencia entre ejes de 40 mm y 60 mm, cómo estimar el peso del paño y qué datos técnicos deben verificarse antes de elegir un motor tubular.

Qué mirar antes de comprar tu motor de persiana

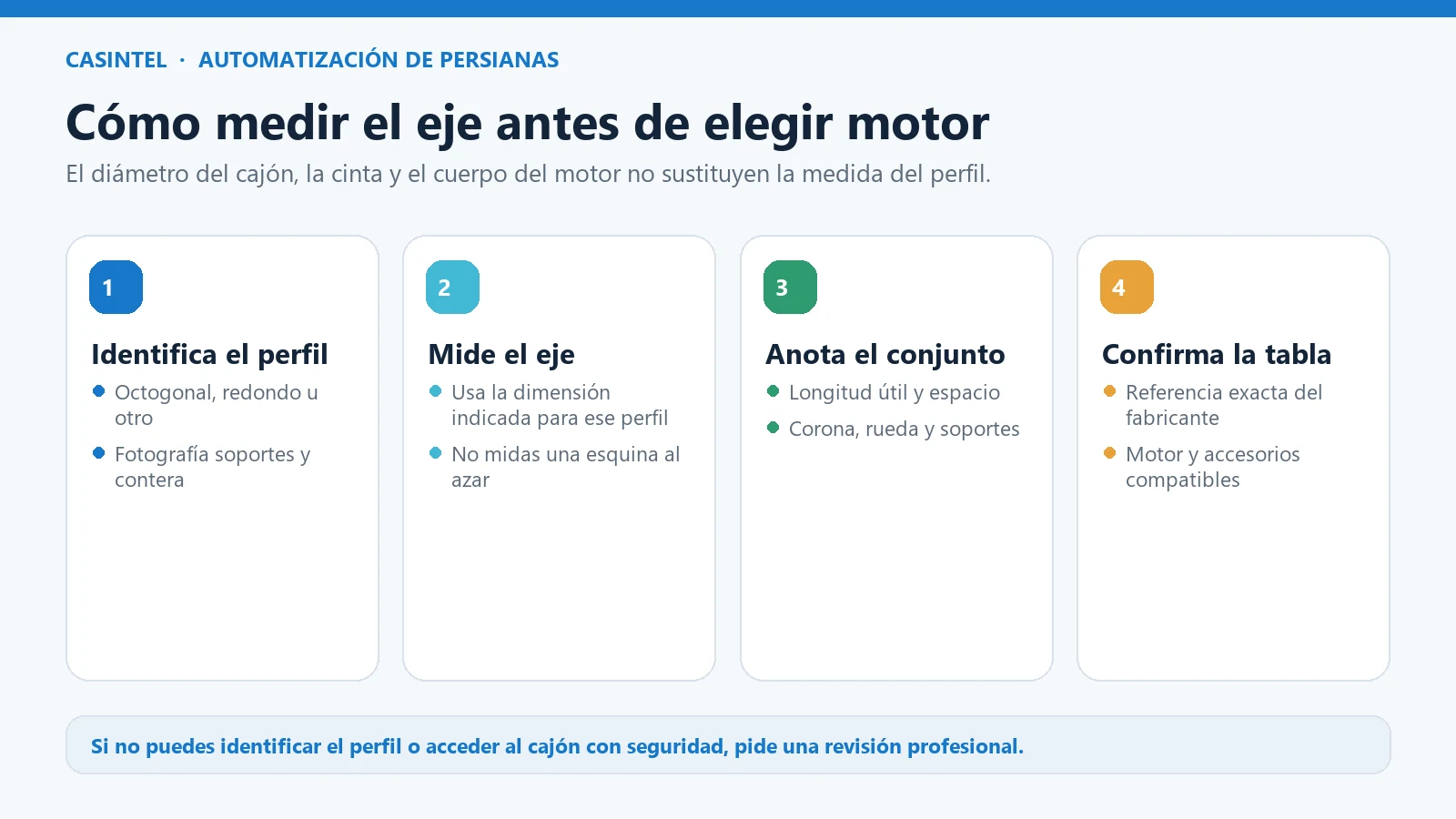

• Perfil y diámetro del eje: Los ejes octogonales de 40 y 60 mm son frecuentes en España, pero debes identificar el perfil exacto y comprobar qué corona y adaptador admite.
• Par motor (N·m): Debe elegirse con la tabla del fabricante para el peso, el eje y el tipo de persiana concretos. No existe una equivalencia universal entre kilos y N·m.
• Finales de carrera: Pueden ser mecánicos, electrónicos o automáticos. El método de ajuste depende del modelo.
• Conectividad: Puede ser cableada, radiofrecuencia, Wi-Fi, Zigbee u otro protocolo. La conectividad no sustituye la compatibilidad mecánica y eléctrica.
• Tipo y estado de la persiana: El material, las dimensiones, el rozamiento de las guías, el diámetro de enrollamiento y el estado de lamas y tirantes influyen en el esfuerzo real.

Análisis previo: ¿Tu persiana está preparada para ser inteligente?

Antes de comprar, comprueba que el eje gira libremente, que las guías están alineadas y que las lamas no se desplazan lateralmente. Algunos motores electrónicos incluyen detección de obstáculos, pero no todos los modelos la ofrecen ni actúan igual. Un atasco debe corregirse antes de motorizar la persiana.

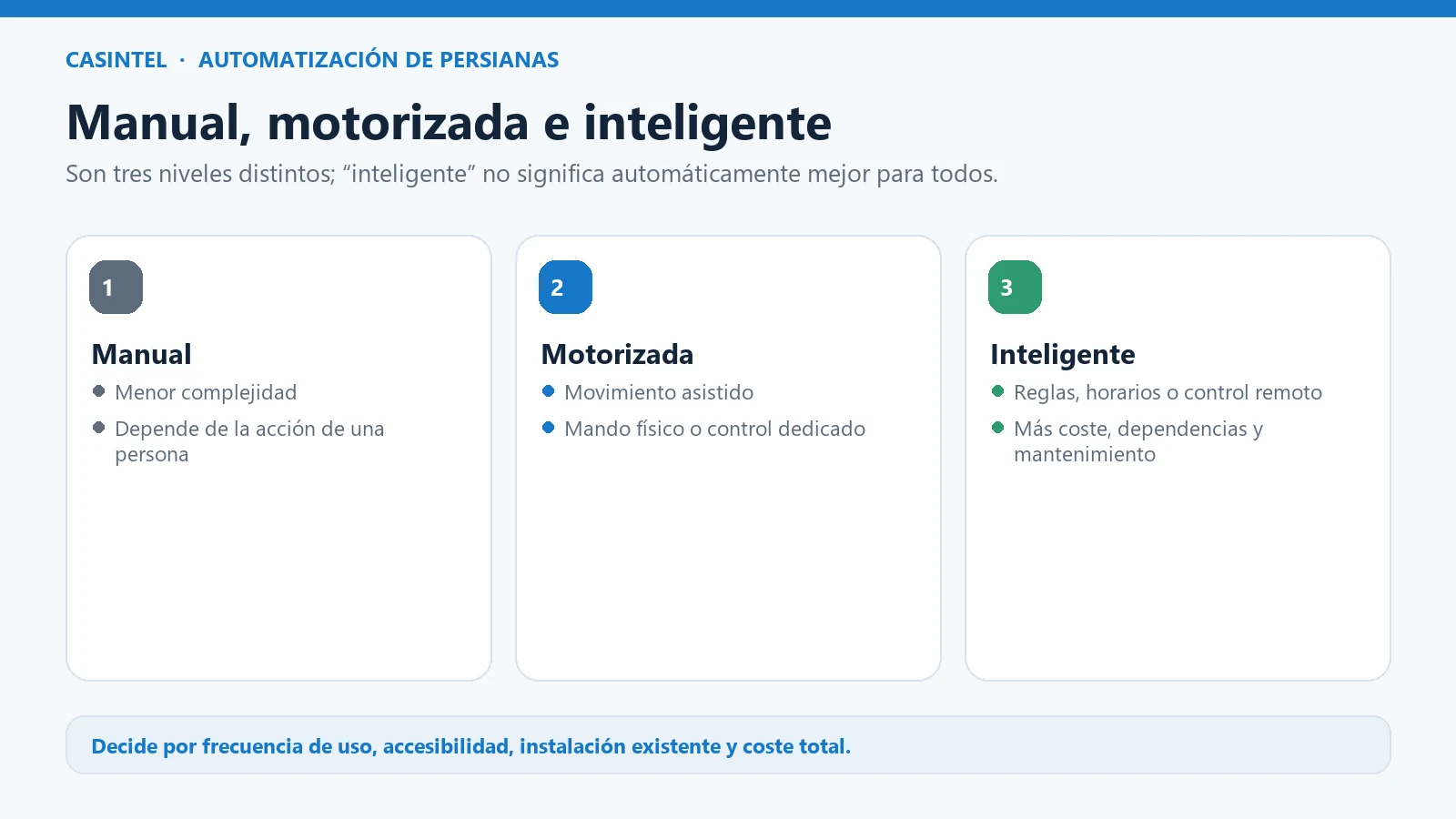

Si todavía dudas sobre si dar el salto tecnológico, te conviene analizar si las persianas manuales o inteligentes se adaptan mejor a tu presupuesto y configuración actual de carpintería.

Seguridad eléctrica: si hay que crear, modificar o verificar cableado fijo de 230 V, encarga esa intervención a una empresa instaladora de baja tensión habilitada. Sigue el REBT y el esquema del modelo exacto; esta guía no es un esquema de conexión.

El cálculo del par motor (N·m): evita el sobrecalentamiento

Uno de los errores más frecuentes es elegir el motor únicamente por el ancho de la ventana. El par se mide en N·m y depende del peso del paño, el radio efectivo de enrollamiento, el rozamiento, el diámetro del eje y el margen exigido por el fabricante.

Cómo estimar el par sin convertir la fórmula en una tabla de compra

La relación física básica es:

Par teórico (N·m) ≈ masa (kg) × 9,81 × radio efectivo (m)

Por ejemplo, un paño de 20 kg con un radio efectivo de 0,05 m exige alrededor de 9,8 N·m en condiciones ideales. Esa cifra no incluye rozamientos, variaciones del radio al enrollarse ni margen de seguridad, por lo que no basta para elegir el motor.

💡 Regla segura: no conviene infradimensionar ni sobredimensionar el motor de forma indiscriminada. Un motor insuficiente puede activar repetidamente su protección térmica; uno demasiado potente puede transmitir fuerzas innecesarias a tirantes, topes o lamas cuando aparece un bloqueo. Elige el rango indicado por el fabricante para la instalación concreta.

Si el motor activa la protección térmica, permanecerá detenido hasta enfriarse; el tiempo varía según el modelo y la temperatura. Para comparar alternativas dentro del rango correcto, consulta las opciones de motores wifi económicos.

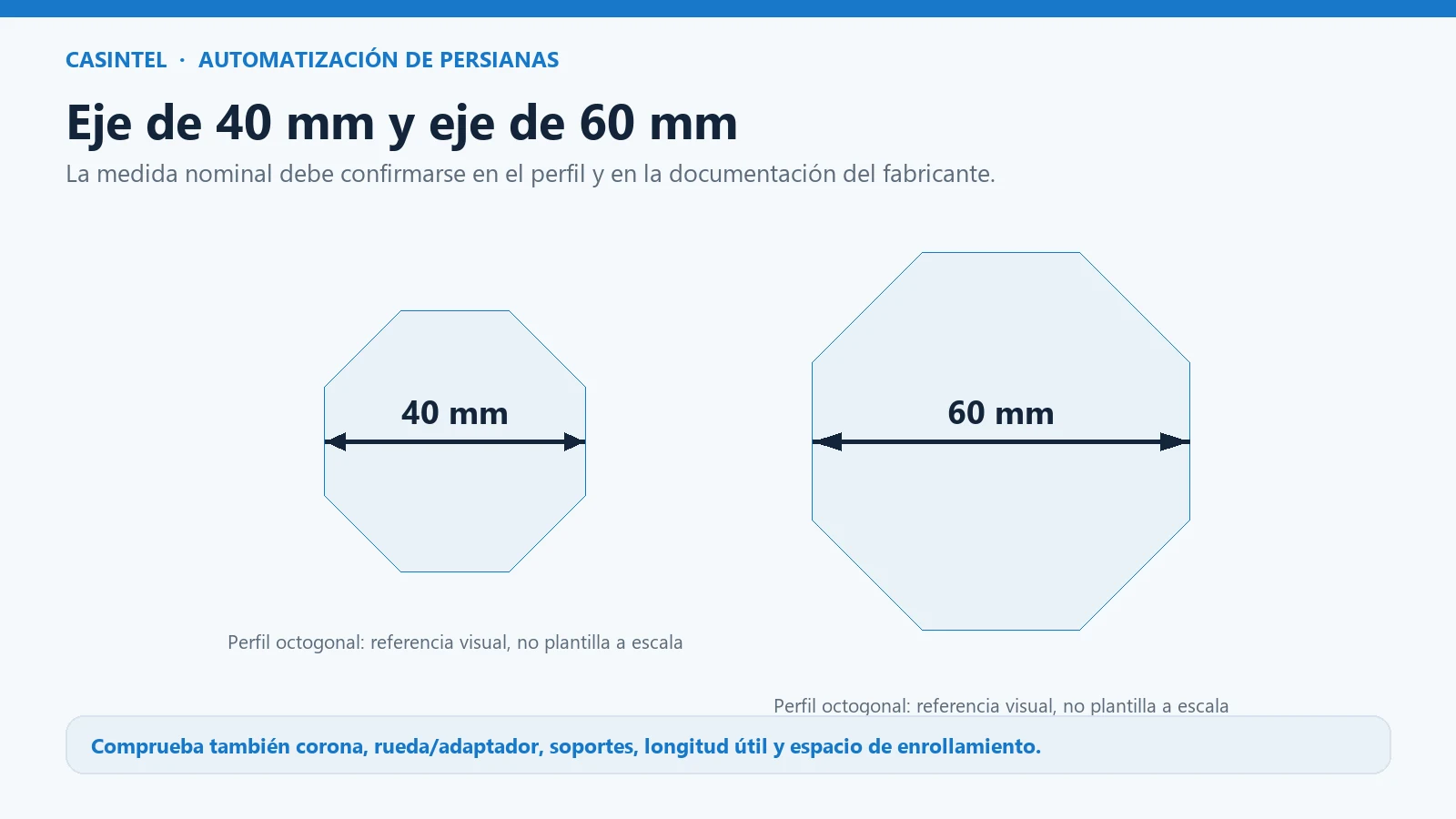

Diferencias entre ejes de 40 mm y 60 mm

No selecciones el motor por ajuste visual ni asocies un diámetro nominal a una carga. La corona, la rueda o adaptador, el soporte y el perfil del eje deben coincidir con referencias admitidas por el fabricante. Las denominaciones de 40 mm y 60 mm no indican por sí solas el peso de la persiana ni el par necesario.

Transparencia afiliada: algunos enlaces de producto de esta guía son afiliados. Si compras a través de ellos, Casintel puede recibir una comisión sin incrementar tu precio. La selección editorial se basa en compatibilidad y documentación, no en la comisión.

Si estás valorando un modelo para eje de 40 mm, comprueba que la referencia exacta incluya corona, adaptador y soporte compatibles con el perfil de tu eje. El MATISMO Motor persiana wifi para eje de 40 mm en Amazon → puede servir como referencia comercial, pero su compatibilidad debe confirmarse en la ficha o el manual antes de comprar. Aprende primero a medir el diámetro del eje.

¿Qué motor necesitas según tu caso?

Antes de comprar, identifica tu situación:

¿Cuándo llamar a un profesional?

Solicita una revisión profesional cuando el estado de la persiana o el alcance de la instalación impidan verificar con seguridad la compatibilidad. Por ejemplo:

• El eje, las guías, los soportes o las lamas están deformados, corroídos o dañados.
• El peso, el perfil del eje, los adaptadores o el par necesario no pueden determinarse con documentación fiable.
• El cajón es de difícil acceso, está integrado en la fachada o exige desmontajes que afectan al cerramiento.
• Es necesario crear, modificar o verificar cableado fijo de 230 V.
• La persiana cierra una salida de terraza y se necesita una maniobra de emergencia.
• La comunidad de propietarios o la configuración de la fachada condicionan la intervención.

El coste depende del tipo de persiana, el acceso al cajón, el estado del eje, la necesidad de llevar alimentación y la zona. Solicita un presupuesto que detalle motor, adaptadores, soportes, cableado, mano de obra y garantía.

Secuencia de trabajo que debes exigir al instalador

La parte mecánica puede resultar accesible para una persona con experiencia y siguiendo el manual del modelo exacto. La creación o modificación de cableado fijo de 230 V debe encargarse a un empresa instaladora de baja tensión habilitada cuando el alcance del trabajo y la normativa aplicable así lo exijan. Antes de cualquier intervención eléctrica hay que aislar el circuito, impedir una reconexión accidental y comprobar la ausencia de tensión con un instrumento adecuado.

Comprobaciones mecánicas que deben documentarse

1. Bajar la persiana y desconectar la alimentación.
2. Soltar los tirantes del eje y revisar el estado de lamas, guías y soportes.
3. Extraer el eje y retirar la contera.
4. Insertar el motor con la corona y el adaptador correspondientes, sin forzar las piezas.
5. Fijar el soporte del motor y volver a montar el eje.
6. Colocar los tirantes adecuados y comprobar que el paño se desplaza sin rozamientos.

Comprobaciones eléctricas y de configuración

La conexión eléctrica, la protección del circuito, el enclavamiento entre subida y bajada y el ajuste de finales de carrera deben seguir el esquema del fabricante y la normativa aplicable. Nunca deben alimentarse simultáneamente las órdenes de subida y bajada.

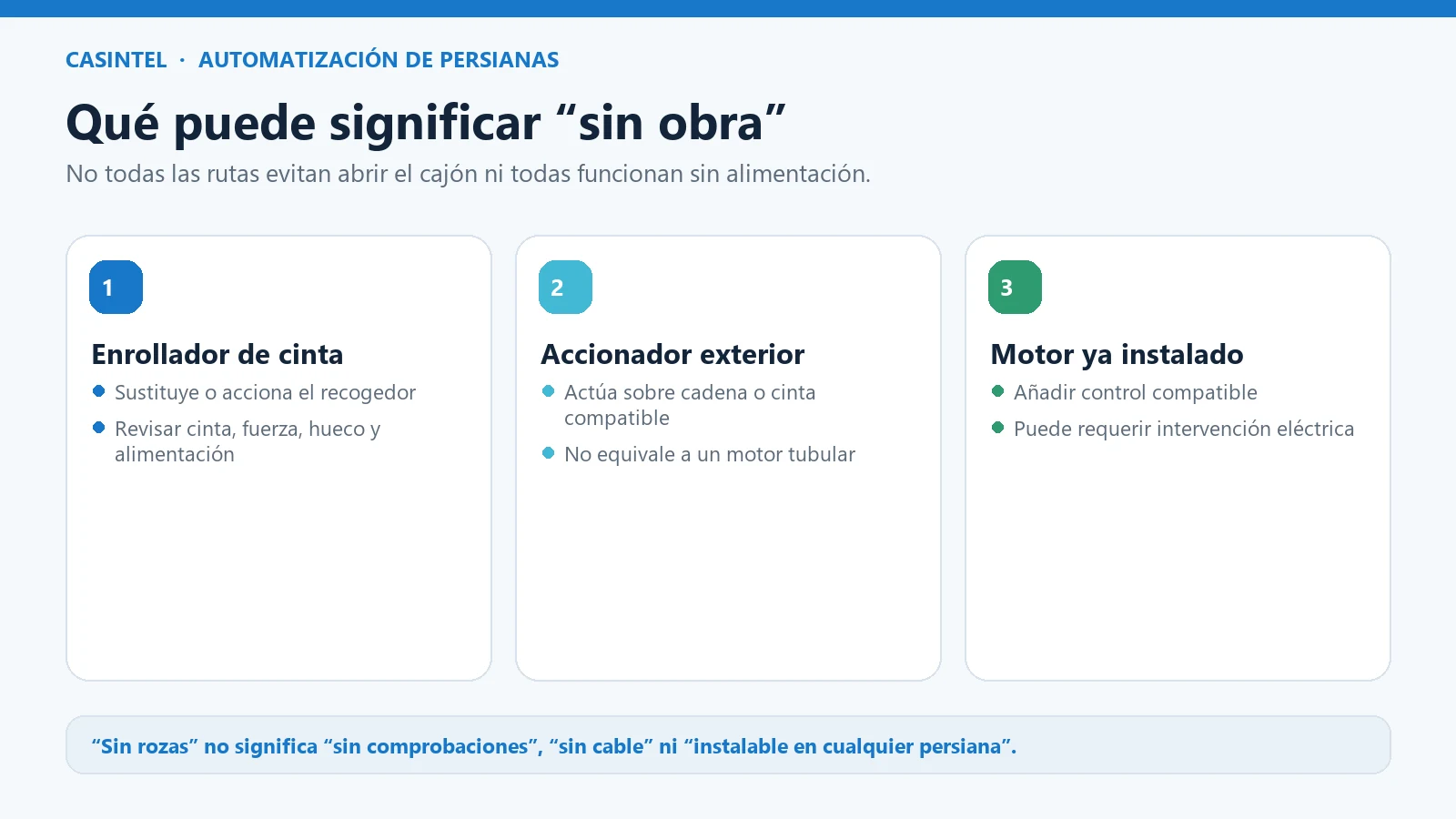

En persianas accionadas mediante cinta puede ser posible instalar un enrollador eléctrico sin abrir el cajón. Debes comprobar el ancho de la cinta, el peso máximo admitido, el espacio del recogedor y la forma de alimentación. Los motores para cadenas de bolas, como Aqara Roller Shade Driver E1, están destinados a estores compatibles y no sustituyen un recogedor de cinta plana.

¿Por qué elegir un ecosistema cerrado?

Un ecosistema de radiofrecuencia propietario puede simplificar el emparejamiento entre motor, mando y hub, pero también condiciona futuras ampliaciones a los dispositivos compatibles de esa marca. Antes de elegirlo, comprueba qué motores, mandos, sensores y pasarelas admite la referencia exacta, qué funciones siguen disponibles sin Internet y qué dependencia futura crea respecto del fabricante.

Mantenimiento y seguridad mecánica

No lubriques el motor tubular salvo que su fabricante lo indique expresamente. Mantén las guías limpias y comprueba que las lamas se desplazan sin roces, deformaciones ni desplazamientos laterales. No apliques grasa, aceite o spray en guías y componentes sin consultar antes las instrucciones de la persiana, porque algunos materiales y acabados pueden dañarse o acumular suciedad.

¿Cada cuánto revisar?

La frecuencia depende del uso, la exposición ambiental y las instrucciones del fabricante. Conviene revisar la persiana cuando aparezcan ruidos nuevos, lentitud, movimientos irregulares, finales de carrera imprecisos, corrosión o resistencia manual. En ambientes costeros o muy húmedos puede ser necesario inspeccionarla con mayor frecuencia, sin aplicar un intervalo universal.

Si necesitas sustituir un motor, no elijas una referencia solo por su par nominal. Verifica también el eje, la corona, el adaptador, el soporte, la velocidad, los finales de carrera, el ciclo de trabajo y las condiciones ambientales en la documentación del modelo exacto.

Dudas comunes sobre la instalación de motores

Aquí resolvemos cuatro dudas frecuentes antes de elegir o instalar un motor de persiana.

Cómo seleccionamos y evaluamos los motores

Los motores y productos mencionados en esta guía se seleccionan a partir de:

1. Especificaciones del modelo exacto: par, velocidad, ciclo de trabajo, perfil de eje, adaptadores, finales de carrera y límites eléctricos.
2. Documentación oficial: manuales de instalación, fichas técnicas y tablas de selección del fabricante.
3. Compatibilidad con la instalación: eje, peso, recorrido, tirantes, soportes, cableado y sistema de control.
4. Evidencia comercial separada: las opiniones de compradores pueden revelar incidencias recurrentes, pero no sustituyen las especificaciones ni el manual.

Metodología y fuentes

No se realizaron pruebas físicas propias de los motores mencionados. El cálculo de par incluido en esta guía es una aproximación física para comprender las variables; la selección final debe hacerse con la tabla, el manual y los accesorios admitidos por el fabricante del modelo exacto.

Fuentes principales:

• ★★★★★ Reglamento Electrotécnico para Baja Tensión.
• ★★★★☆ MATISMO AMT35 e interruptor Wi-Fi para eje de 40 mm.
• ★★★★☆ MATISMO: guía rápida del interruptor Wi-Fi incluido; no es el manual mecánico completo del AMT35.

Preguntas Frecuentes

¿Puedo motorizar una persiana de madera antigua?

Sí, pero primero deben estimarse el peso y las dimensiones del paño, comprobar el estado de las guías y medir el eje. El par se selecciona mediante la tabla del fabricante, no solo por el material. Si el eje, las guías o los soportes muestran deterioro, o no puede verificarse la carga y la compatibilidad, conviene que la instalación sea revisada por un profesional.

¿Qué pasa si se va la luz y la persiana está bajada?

Muchos motores tubulares estándar quedan inmovilizados durante un corte porque dependen de la alimentación. Algunos modelos incorporan socorro manual o admiten soluciones específicas. Si la persiana cierra una salida de terraza, comprueba antes de comprar cómo se acciona sin corriente y qué procedimiento de emergencia admite el fabricante.

¿Es mejor un motor con cable o vía radio?

Los motores cableados permiten elegir pulsadores o módulos compatibles con persianas, siempre que el controlador soporte la carga y disponga de interbloqueo para impedir que subida y bajada reciban tensión al mismo tiempo. Los motores vía radio reducen parte del cableado de control, pero su integración depende del protocolo, los mandos y, en algunos casos, del hub del fabricante.

¿Cuánto consume un motor de persiana?

El consumo de las maniobras suele ser bajo porque el motor funciona pocos segundos. Como ejemplo, un motor de 150 W que funcione 50 segundos diarios consumiría aproximadamente 0,76 kWh al año por persiana. El coste depende de la tarifa y del número de movimientos. En sistemas inteligentes también debe contabilizarse el consumo en espera del módulo, receptor o hub, que debe sumarse al consumo de las maniobras usando la potencia en espera declarada por cada equipo.
