Cómo elegir el motor de persiana según el eje: 40 mm frente a 60 mm

Elegir un motor tubular no empieza por los vatios, la aplicación móvil ni la marca. Empieza por identificar el perfil y el diámetro nominal del eje que ya tiene la persiana. Un eje octogonal de 40 mm y uno de 60 mm pertenecen a familias mecánicas diferentes: cambian el cuerpo de motor que puede entrar, la corona, la rueda motriz, los soportes y los adaptadores necesarios.

El diámetro del eje, sin embargo, no determina por sí solo el par motor. Dos persianas con el mismo eje pueden tener pesos, alturas, rozamientos y radios de enrollamiento distintos. La selección correcta combina la medición física con la tabla del fabricante del motor.

Esta guía desarrolla la parte práctica de Motores e Instalación Física y se integra en la guía general para automatizar persianas y toldos.

Seguridad eléctrica: si hay que crear, modificar o verificar cableado fijo de 230 V, encarga esa intervención a una empresa instaladora de baja tensión habilitada. Sigue el REBT y el esquema del modelo exacto; esta guía no es un esquema de conexión.

Respuesta rápida: 40 mm y 60 mm indican familias mecánicas

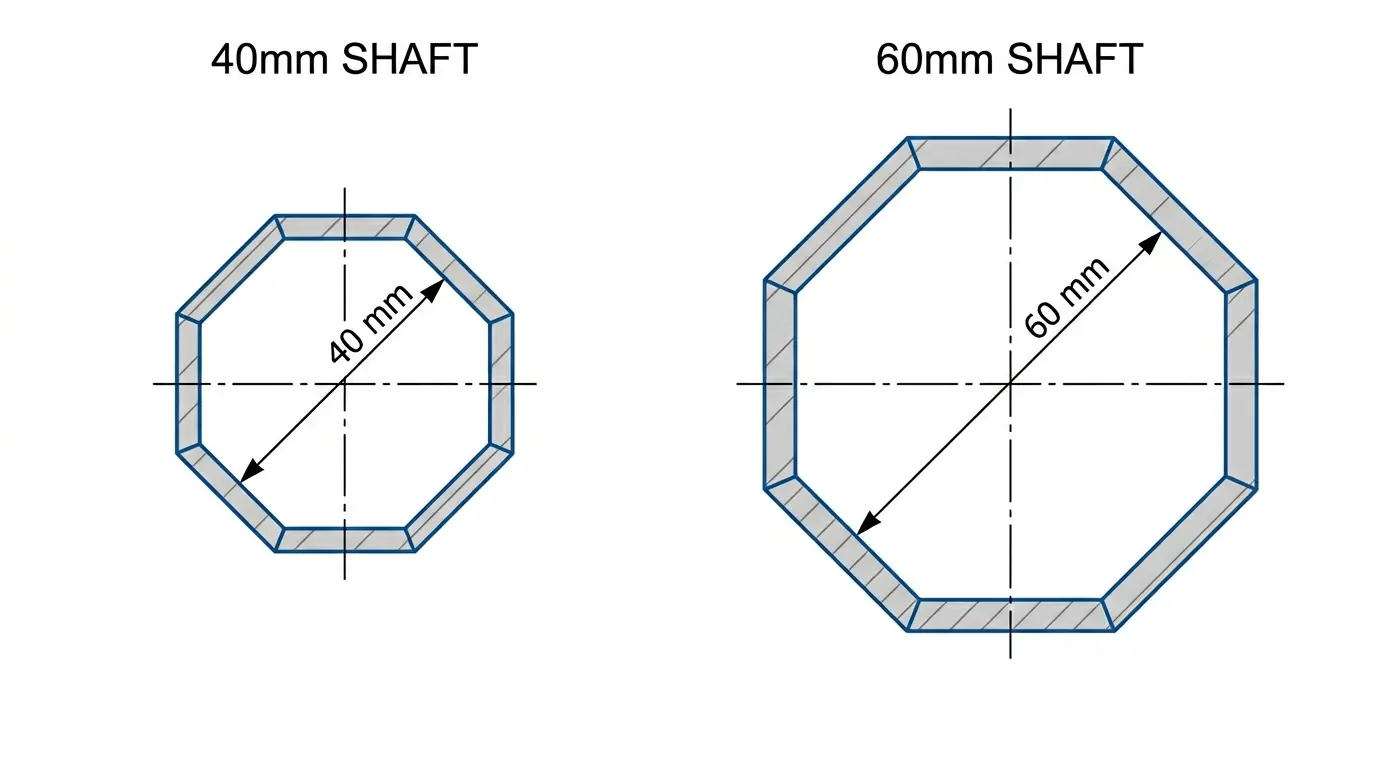

Algunos catálogos denominan perfiles octogonales por medidas nominales como 40 mm o 60 mm. La geometría y la cota de referencia pueden variar: identifica el perfil real y compáralo con el catálogo del fabricante.

Las expresiones “motor de 35 mm” y “motor de 45 mm” suelen describir el diámetro aproximado del cuerpo del motor, no sustituyen la comprobación del eje, los adaptadores y la referencia exacta.

Cómo abrir el cajón y medir el eje correctamente

La forma fiable de identificar el eje es acceder al registro de la persiana. No conviene deducirlo por la habitación, el ancho de la ventana o la cinta del recogedor.

1. Baja la persiana por completo para reducir la carga sobre el eje.
2. Desconecta la alimentación si la persiana ya está motorizada.
3. Abre el registro del cajón sin forzar tapas ni fijaciones.
4. Localiza el tubo sobre el que se enrolla el paño.
5. Comprueba si el perfil es octogonal, redondo o de otra geometría.
6. Mide las cotas indicadas por el catálogo del perfil —por ejemplo, entre caras o diámetro exterior— y anota la forma. No conviertas una única medición en una referencia nominal sin compararla con documentación.
7. Anota también la longitud útil del eje, los soportes y el espacio disponible.

No midas el cajón, la corona, la contera ni el motor existente pensando que todos representan el diámetro del eje. Son piezas distintas.

Errores habituales al medir

• Medir el hueco del cajón: no informa del perfil del tubo.
• Medir solo una esquina del octógono: puede dar una dimensión distinta de la nominal.
• Confundir eje y corona: la corona rodea al motor y transmite el giro al eje.
• Ignorar la forma: un adaptador octogonal no equivale a uno redondo.
• Comprar antes de abrir el registro: obliga a decidir con indicios que pueden ser incorrectos.

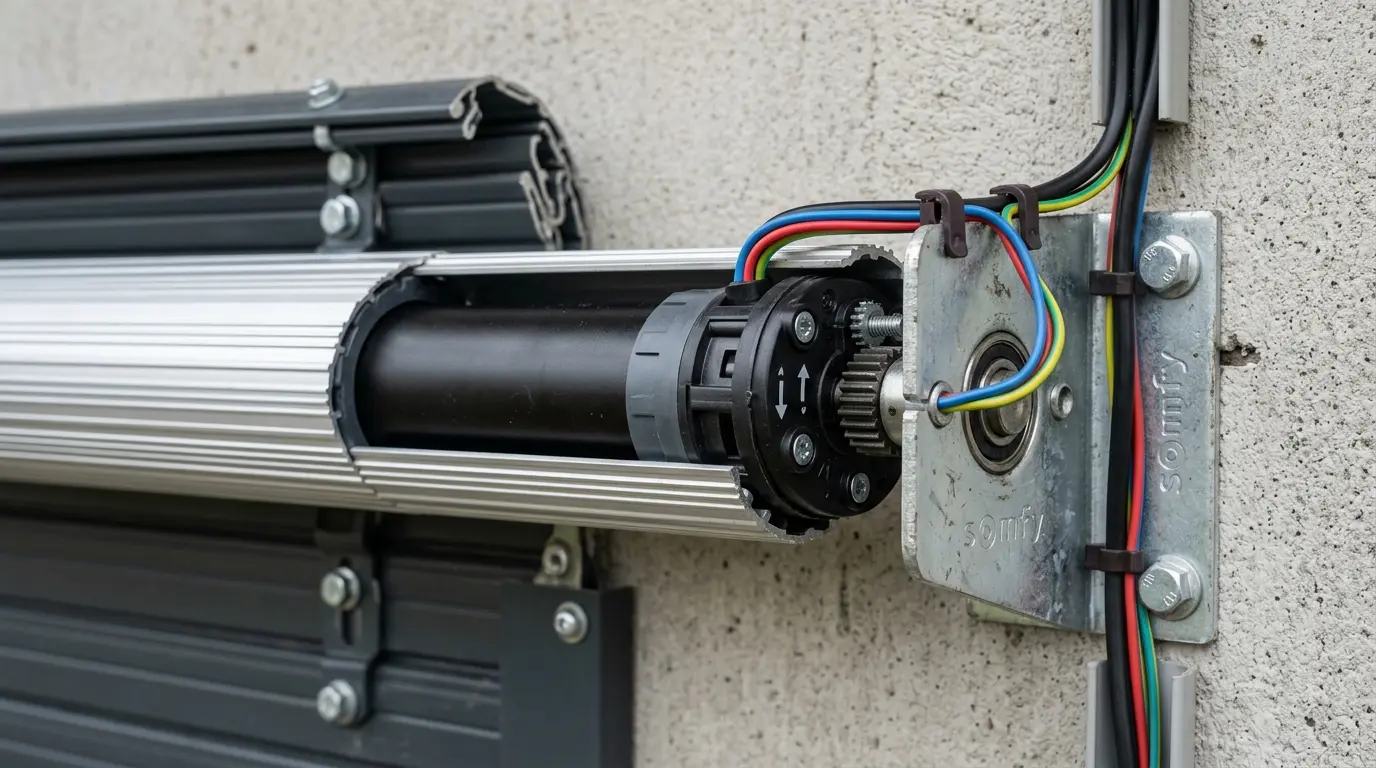

Diámetro nominal del eje y diámetro del motor no son lo mismo

El motor tubular debe entrar dentro del eje dejando espacio para la corona y la rueda motriz. Por eso el cuerpo del motor es menor que el diámetro nominal del eje.

Los fabricantes agrupan motores y adaptadores por familias, pero la denominación comercial del eje no basta para asignar un cuerpo de motor. Confirma la pareja motor–corona–rueda en la tabla de compatibilidad de la marca. Debes verificar:

• diámetro exterior real del motor;
• referencia de la corona;
• referencia de la rueda o adaptador motriz;
• perfil y dimensión del eje;
• soporte del cabezal;
• longitud disponible dentro del tubo;
• cableado y finales de carrera.

Un motor puede tener el diámetro correcto y aun así no ser instalable si el juego de adaptadores, el soporte o la longitud no coinciden.

Corona, rueda, adaptador y soporte: cuatro comprobaciones distintas

La compatibilidad mecánica no termina cuando el motor entra en el tubo.

Corona

Se coloca cerca del cabezal y acompaña el giro del eje. Debe ajustarse al perfil interior sin holgura excesiva ni presión que deforme el tubo.

Rueda motriz

Transmite el par del motor al eje. Su forma y diámetro deben coincidir con el tubo. Una rueda incorrecta puede patinar, quedar suelta o impedir el montaje.

Adaptadores

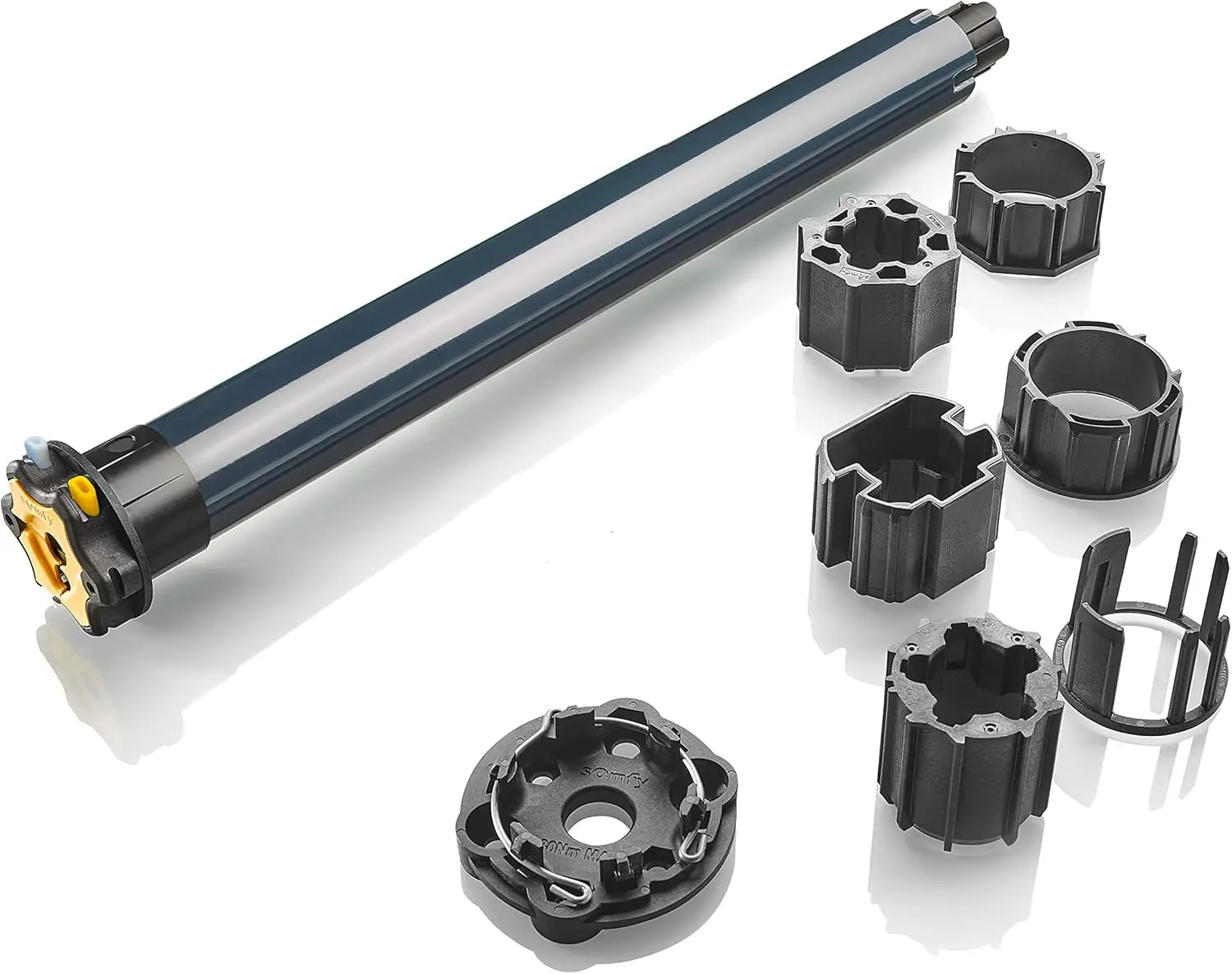

Algunos fabricantes incluyen juegos específicos para determinados perfiles; otros se venden por separado. La frase “para eje de 40 mm” o “para eje de 60 mm” no confirma por sí sola que el adaptador necesario venga incluido.

Soporte del motor

El cabezal debe fijarse al lateral del cajón con el soporte admitido. También hay que verificar la contera del lado contrario, la alineación y el espacio para desmontar o ajustar finales de carrera.

Qué cambia realmente entre un eje de 40 y uno de 60 mm

El eje de 60 mm ofrece un diámetro mayor, pero eso no significa que siempre sea mejor. La elección depende de la persiana y del cajón existente.

Un eje de 40 mm puede ser adecuado cuando:

• ya forma parte de una instalación compatible;
• el paño, los tirantes y los accesorios están dentro de los límites admitidos;
• existe un motor y un juego de adaptadores documentados para ese perfil;
• el eje no muestra deformaciones ni desgaste relevante.

Un eje de 60 mm puede tener sentido cuando:

• la instalación existente ya utiliza ese perfil;
• el fabricante del sistema lo especifica;
• se sustituye un eje dañado y la nueva configuración ha sido calculada;
• el motor y los accesorios elegidos requieren esa familia mecánica.

No conviene cambiar el eje únicamente para obtener “más potencia”. El par lo proporciona el motor, mientras que el eje, los tirantes, las lamas, las guías y los soportes deben resistir el conjunto de esfuerzos previsto.

Cómo estimar la carga sin usar una tabla universal

El peso del paño puede estimarse multiplicando superficie por el peso por metro cuadrado declarado para la lama concreta:

peso aproximado = ancho × alto × kg/m² del fabricante

Esta estimación debe ajustarse con los componentes reales y no sustituye una tabla de selección. Materiales llamados “PVC”, “aluminio” o “aluminio de seguridad” abarcan perfiles con pesos muy diferentes.

Además del peso, influyen:

• altura total y número de lamas;
• radio inicial y final de enrollamiento;
• diámetro del eje;
• rozamiento de las guías;
• estado y alineación del paño;
• tipo de tirantes;
• presencia de topes, cerrojos u obstáculos;
• ciclo de trabajo del motor.

La relación física entre carga, gravedad y radio sirve para comprender el esfuerzo, pero la selección final debe hacerse con la documentación del fabricante.

Cómo utilizar la tabla de selección del fabricante

Una tabla o calculadora de selección suele pedir varios datos: peso, dimensiones, diámetro del eje, tipo de lama o número de vueltas. Sigue este proceso:

1. Identifica el perfil exacto del eje.
2. Calcula o consulta el peso aproximado del paño.
3. Revisa que la persiana se mueva sin atascos.
4. Introduce los datos en la tabla del fabricante.
5. Selecciona una referencia dentro del rango admitido.
6. Comprueba corona, rueda, soporte y finales de carrera.
7. Verifica alimentación, cableado y maniobra de emergencia cuando sea necesaria.

No es recomendable elegir sistemáticamente el motor de mayor par disponible. Un sobredimensionamiento indiscriminado no corrige guías defectuosas, topes incorrectos ni tirantes incompatibles y puede aumentar los esfuerzos ante un bloqueo.

Ejemplo documentado para un eje octogonal de 40 mm

El conjunto MATISMO KIT-AMT35-WIFI-10 combina un motor AMT35 de 10 N·m con un interruptor Wi-Fi cableado. La oferta exacta auditada lo describe para un tubo octogonal interior de 40 mm, con 10 N·m y una carga máxima anunciada de 26 kg. Trátalo como dato comercial de esa referencia, no como tabla universal ni como sustituto del manual mecánico.

Transparencia afiliada: algunos enlaces de producto de esta guía son afiliados. Si compras a través de ellos, Casintel puede recibir una comisión sin incrementar tu precio. La selección editorial se basa en compatibilidad y documentación, no en la comisión.

Este ejemplo no demuestra que cualquier persiana de menos de 26 kg sea compatible. También deben coincidir el perfil, los adaptadores, el soporte, el recorrido, el cableado y las condiciones de instalación. El Wi-Fi se encuentra en el interruptor, no dentro del motor.

Para comparar modelos comerciales después de identificar la familia mecánica, consulta la guía de motores de persiana Wi-Fi económicos.

Cuándo conservar el eje y cuándo valorar sustituirlo

Conserva el eje cuando esté recto, en buen estado y exista una combinación documentada de motor, corona, rueda y soporte compatible.

Valora sustituirlo cuando:

• está deformado, corroído o dañado;
• el perfil no admite accesorios disponibles y documentados;
• la contera o los soportes no pueden alinearse correctamente;
• la nueva persiana exige una configuración distinta calculada por el fabricante o instalador;
• el conjunto no permite una instalación segura o mantenible.

Cambiar un eje modifica más componentes de los que aparenta. Deben revisarse soportes, contera, tirantes, longitud, espacio de enrollamiento y posición del motor. Cuando no pueda comprobarse la compatibilidad con seguridad, corresponde una revisión profesional.

Errores de compra que debes evitar

• Elegir por habitación: dormitorio, salón o balcón no determinan el eje.
• Deducir el diámetro por el ancho de la cinta.
• Confundir cuerpo del motor, eje, corona y rueda.
• Usar una tabla genérica de kg y N·m sin modelo ni fabricante.
• Suponer que todos los ejes llamados “40” o “60” tienen idéntica geometría.
• Comprar un motor conectado antes de resolver la compatibilidad mecánica.
• Mantener un eje deformado porque el motor nuevo tiene más par.
• Trabajar sobre cableado fijo de 230 V sin la competencia y las medidas de seguridad necesarias.

La automatización por horarios o sensores es una capa posterior. Una vez resuelta la parte mecánica, la guía sobre cómo bajar las persianas automáticamente cuando pega el sol explica la lógica de control. Para una alternativa que actúa sobre la cinta sin instalar un motor dentro del eje, revisa la instalación de motores o enrolladores para persianas antiguas sin obra.

Metodología y fuentes

No se realizaron pruebas físicas propias de los motores mencionados. La guía compara principios mecánicos y documentación técnica; las decisiones de compra deben comprobarse con la ficha y el manual de la referencia exacta.
