Cómo motorizar una persiana antigua sin obra: enrolladores eléctricos de cinta

Motorizar una persiana antigua sin abrir el cajón superior ni hacer rozas es posible en algunos casos, pero la solución no es un motor tubular. La ruta habitual consiste en sustituir el recogedor manual por un enrollador eléctrico de cinta compatible con la persiana existente.

La expresión “sin obra” debe entenderse como sin albañilería importante. Aun así, puede ser necesario medir el hueco, perforar para un montaje de superficie, instalar una canaleta, disponer de una toma de corriente o pedir ayuda profesional si la cinta, el recogedor o la instalación eléctrica presentan dudas.

Esta guía sirve para decidir si tu persiana antigua admite esa conversión y para preparar una instalación segura. Para comprender las alternativas completas —motor dentro del eje, recogedor eléctrico o módulo para un motor existente— consulta también Motores e Instalación Física.

Seguridad eléctrica: si hay que crear, modificar o verificar cableado fijo de 230 V, encarga esa intervención a una empresa instaladora de baja tensión habilitada. Sigue el REBT y el esquema del modelo exacto; esta guía no es un esquema de conexión.

Respuesta rápida: ¿puede motorizarse sin obra?

La sustitución del recogedor puede ser adecuada cuando se cumplen estas condiciones:

• La persiana funciona mediante una cinta en buen estado.
• El paño sube y baja manualmente sin atascos ni desviaciones apreciables.
• Existe un enrollador eléctrico compatible con el ancho de la cinta, el hueco, la distancia entre tornillos y la carga declarada.
• Hay una alimentación prevista por el fabricante o una toma cercana que pueda utilizarse sin improvisaciones.
• La instalación no obliga a modificar el eje, abrir el cajón superior ni realizar una roza.

No es la ruta correcta cuando la persiana funciona con manivela, torno, muelle independiente, cadena de cuentas o un motor tubular ya instalado. En esos casos hay que estudiar otra solución.

Enrollador eléctrico y motor tubular no son lo mismo

Un motor tubular se instala dentro del eje de la persiana. Para colocarlo normalmente hay que abrir el cajón, desmontar el eje, comprobar adaptadores, dimensionar el par y llevar alimentación hasta el motor. La guía para elegir entre ejes de 40 y 60 mm explica esa ruta.

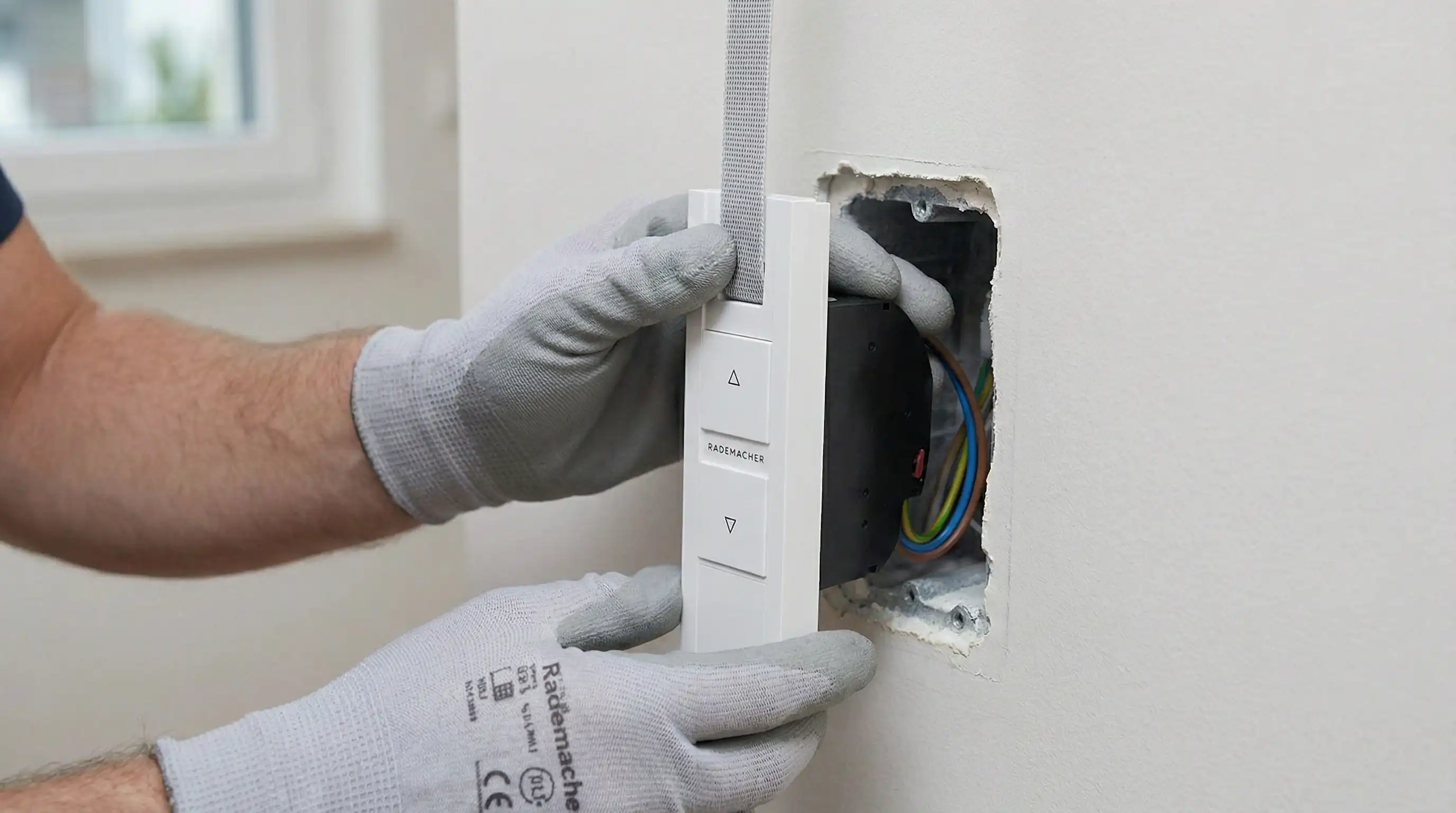

Un enrollador eléctrico de cinta ocupa el lugar del recogedor manual. El eje y el cajón superior permanecen sin cambios: el equipo tira de la misma cinta que antes accionabas a mano.

Esta diferencia evita muchas compras equivocadas. Un enrollador no corrige una persiana mal equilibrada, no sustituye el eje y no convierte una persiana de manivela en una de cinta.

Antes de comprar: identifica el accionamiento

Persiana de cinta

La cinta entra en la pared o en un recogedor de superficie y se enrolla en un mecanismo con muelle. Es la candidata principal para esta guía.

Persiana de manivela o torno

La fuerza se transmite mediante una varilla, cable o engranaje. Un enrollador de cinta no puede conectarse directamente a ese sistema. La conversión exige estudiar la mecánica de la persiana y puede implicar abrir el cajón.

Persiana con motor tubular

Si ya existe un pulsador de subida y bajada, probablemente la persiana ya tenga un motor dentro del eje. No necesitas otro motor de cinta. La ruta adecuada está en Módulos Inteligentes y Control, después de comprobar motor, tensión, cableado, interbloqueo y espacio disponible.

Estor con cadena de cuentas

Los accionadores para cadenas de cuentas pertenecen a otra categoría. No deben confundirse con los recogedores de cinta de una persiana enrollable exterior.

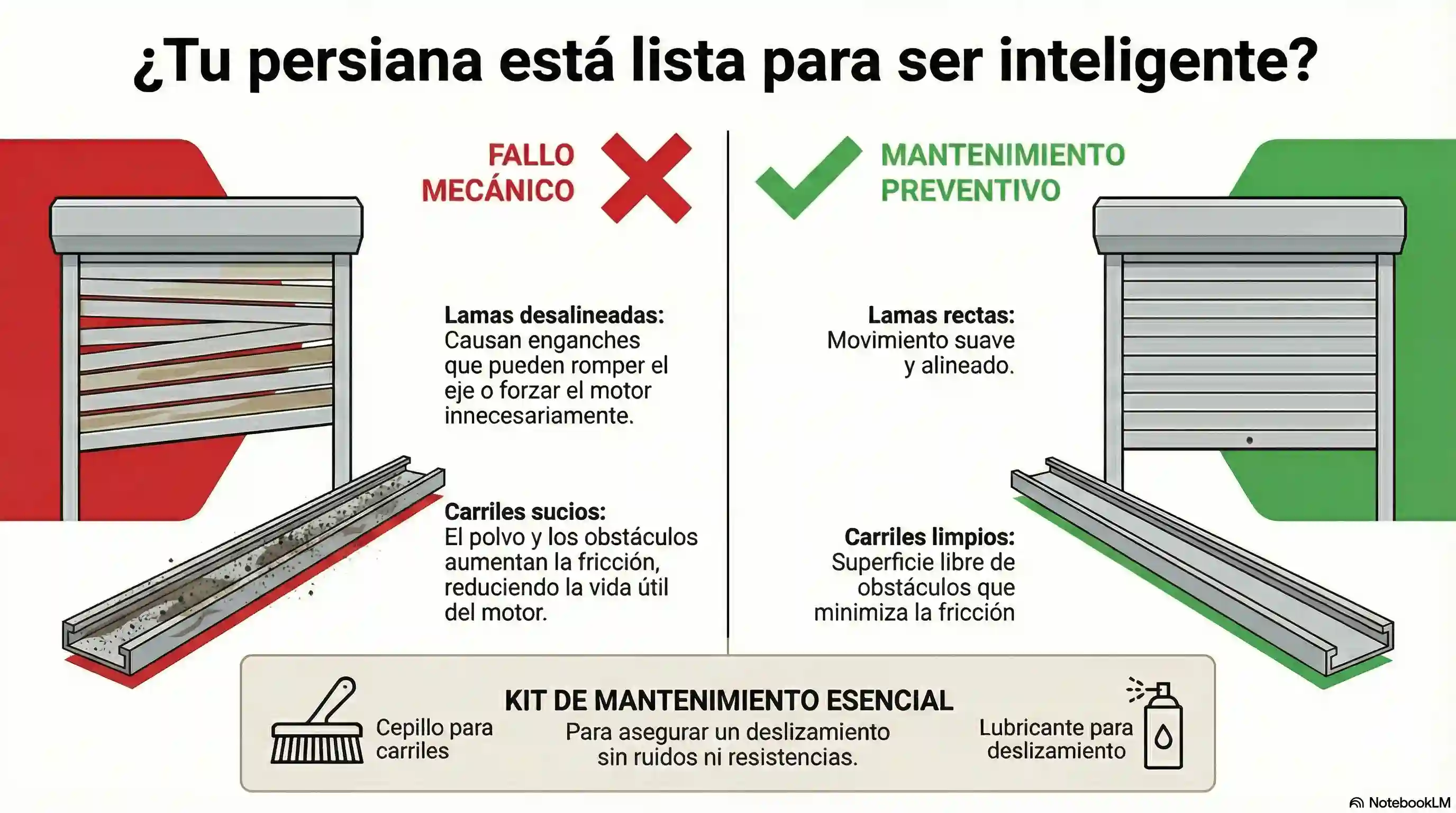

Revisa el estado mecánico antes de motorizar

La automatización añade fuerza y repetición, pero no repara una persiana defectuosa. Antes de elegir el equipo, comprueba manualmente:

• que las lamas no estén desplazadas;
• que los carriles estén limpios y no aprieten el paño;
• que la persiana no caiga de un lado;
• que la cinta no esté deshilachada, endurecida o cortada;
• que el recogedor no tenga fijaciones flojas;
• que el movimiento no necesite tirones bruscos;
• que los topes y el final de recorrido mecánico estén presentes.

Una persiana que se atasca debe repararse primero. Elegir un enrollador de mayor fuerza no soluciona el origen del problema y puede trasladar el esfuerzo a la cinta, los tirantes o el eje.

Las medidas que debes tomar

No compres por el aspecto exterior. Las referencias de una misma familia pueden cambiar según el ancho de cinta, la carga, la profundidad o el montaje.

1. Ancho real de la cinta

Mide la cinta con una regla o calibre, sin asumir la medida por el aspecto. Las familias comerciales incluyen versiones para distintos anchos. Una cinta incompatible puede rozar, plegarse o no entrar en la guía: utiliza la cota y la tolerancia publicadas para la referencia vigente, no una medida copiada de otro modelo.

2. Tipo de montaje

• Empotrado: el cuerpo del enrollador entra en un hueco de la pared.
• Superficie: el equipo se fija sobre la pared o el marco.

El montaje de superficie puede evitar depender de un hueco antiguo, pero puede requerir perforaciones y una conducción visible para la alimentación.

3. Hueco y profundidad

En un modelo empotrado hay que medir ancho, alto y profundidad útil. No basta con que coincida la placa exterior: el cuerpo, el cableado y la salida de la cinta deben quedar sin presión ni roces.

4. Distancia entre tornillos

Mide de centro a centro los tornillos del recogedor actual. Las referencias oficiales admiten combinaciones concretas; no debe darse por hecho que todos los huecos antiguos son equivalentes.

5. Capacidad de cinta

La longitud almacenada depende del recorrido de la persiana y del espesor de la cinta. Comprueba en la ficha técnica que el tambor admite la longitud necesaria.

6. Carga máxima

Utiliza la carga declarada por el fabricante para la referencia exacta. No calcules la compatibilidad únicamente por el material de las lamas o por el tamaño de la ventana. El estado mecánico y la geometría también influyen.

Cuando no conoces el peso o la persiana es grande, pesada o de seguridad, conviene que un instalador mida la carga y revise el conjunto.

Qué debes verificar en una referencia concreta

No uses el nombre de una familia comercial para deducir compatibilidad. Antes de comprar un enrollador eléctrico, exige una ficha o manual vigente para el mercado de instalación y comprueba:

• ancho y espesor de cinta admitidos;
• montaje empotrado o de superficie;
• dimensiones útiles del hueco y distancias de fijación;
• capacidad de cinta y carga declarada;
• alimentación, cable o enchufe incluidos;
• operación local, gateway y comportamiento durante un corte eléctrico;
• disponibilidad de repuestos y procedimiento de mantenimiento.

Durante esta auditoría, las páginas comerciales de varias referencias HOME PILOT bloquearon la relectura automatizada. Por ese motivo esta guía no publica como vigentes sus cargas, dimensiones ni anchos concretos. Compruébalos en el manual descargable de la referencia disponible en España antes de decidir.

Preparación segura

Trabajar con una cinta y un recogedor antiguo implica energía mecánica almacenada en el muelle. No abras la carcasa del recogedor ni liberes la cinta sin controlar su tensión.

Antes de comenzar:

1. Lee el manual de la referencia exacta de principio a fin.
2. Baja la persiana y deja el paño apoyado en su posición inferior.
3. Desconecta la alimentación del nuevo equipo y cualquier circuito que vaya a intervenirse.
4. Verifica que la persiana permanece estable.
5. Prepara fijaciones, herramientas y una forma segura de sujetar la cinta.
6. No reutilices cables, tornillos o conectores deteriorados.

Si la instalación exige abrir una caja eléctrica, prolongar conductores, crear una toma o conectar directamente a 230 V, debe realizarla una empresa instaladora de baja tensión habilitada y conforme a la normativa aplicable.

Secuencia que deben definir el manual y el instalador

Esta guía no sustituye el procedimiento de la referencia concreta, especialmente al trabajar con un muelle y una cinta bajo tensión. El trabajo debe quedar definido en este orden:

1. Confirmar por documentación que cinta, hueco, fijaciones, carga y alimentación son compatibles.
2. Asegurar la persiana y controlar la energía mecánica almacenada siguiendo el manual del recogedor.
3. Desmontar y fijar el equipo con las piezas y cotas indicadas, sin improvisar nudos, grapas o tornillos.
4. Encargar a una empresa instaladora habilitada cualquier toma, prolongación o modificación del cableado fijo.
5. Programar límites y funciones con el área despejada, sin forzar topes mecánicos.
6. Probar varios ciclos y detener la puesta en marcha ante roces, inclinación, tirones, calentamiento anormal o pérdida de tensión.

Si el manual no explica cómo liberar y volver a fijar la cinta de forma segura, no abras el mecanismo: solicita asistencia técnica o profesional.

Qué puede requerir taladro, canaleta o un profesional

Una instalación sin rozas aún puede necesitar:

• nuevos agujeros si las fijaciones no coinciden;
• una canaleta visible para llevar el cable hasta una toma;
• reparación del hueco antiguo;
• sustitución de una cinta desgastada;
• revisión del paño, guías, eje o tirantes;
• una toma de corriente correctamente instalada;
• asesoramiento para persianas pesadas o de grandes dimensiones.

En una vivienda de alquiler, confirma por escrito qué modificaciones están permitidas. Un montaje de superficie puede ser más fácil de revertir, pero los orificios y la canaleta siguen siendo cambios físicos.

Electricidad, Internet y control inteligente

El accionamiento básico y las funciones inteligentes son cuestiones separadas. Un equipo puede mover la persiana localmente y necesitar un gateway, una aplicación o Internet para determinadas automatizaciones.

No presupongas que Matter, Wi-Fi, Zigbee o una marca comercial garantizan compatibilidad con todos los asistentes o funcionamiento completo sin Internet. Revisa la referencia exacta, el gateway exigido, las funciones disponibles y el comportamiento documentado durante una caída de red.

Para comparar control por móvil, gateways y módulos consulta el mejor kit de domótica según la instalación actual.

Qué ocurre si se corta la electricidad

Un enrollador conectado a la red no podrá mover la persiana durante el corte. La posición en la que queda, la conservación de límites y la necesidad de recalibración dependen del modelo.

No confíes en una manivela, batería o memoria de posición salvo que la documentación de la referencia exacta lo confirme. En zonas con cortes frecuentes, incluye este comportamiento entre los criterios de compra.

Mantenimiento después de la instalación

• Revisa periódicamente el estado y centrado de la cinta.
• Mantén las guías limpias y comprueba que las lamas no se desplacen.
• No ignores cambios de sonido o velocidad.
• Comprueba las fijaciones si aparece vibración.
• No aumentes límites o fuerza para compensar un atasco.
• Conserva el manual y los datos de configuración.

La automatización solar puede aportar comodidad y ayudar a gestionar ganancias térmicas, pero no garantiza un ahorro concreto. La estrategia se explica en cómo bajar las persianas automáticamente cuando pega el sol y en el pilar de automatización de persianas y toldos.

Si la persiana ya tiene motor

No sustituyas el recogedor porque probablemente ya no forme parte del accionamiento. Identifica el motor, el pulsador y el cableado antes de comprar un controlador.

La guía de motores de persiana Wi-Fi económicos separa el precio del motor del precio de un módulo. La comparativa de persianas manuales e inteligentes ayuda a decidir si conviene mantener, motorizar o automatizar cada ventana.

Errores frecuentes

• Comprar sin medir ancho de cinta, hueco y tornillos.
• Confundir un motor para cadena de cuentas con un enrollador de cinta.
• Elegir por carga máxima sin revisar el estado mecánico.
• Forzar un equipo dentro de un hueco insuficiente.
• Instalar sobre una persiana que ya se atasca.
• Soltar la cinta sin controlar el muelle del recogedor.
• Improvisar conexiones eléctricas o alargadores permanentes.
• Prometer una instalación rápida sin considerar el estado real de la vivienda.
• Asumir que todas las funciones inteligentes continúan sin Internet.

Metodología

La guía distingue entre enrolladores de cinta, motores tubulares y módulos de control. No se realizó una instalación ni una prueba física propia. La guía separa enrolladores de cinta, motores tubulares y módulos de control. Las medidas, cargas, fijaciones y funciones deben verificarse de nuevo en el manual vigente de la referencia disponible para España.

Fuentes primarias

• ★★★★★ BOE: Real Decreto 842/2002, Reglamento Electrotécnico para Baja Tensión.

Transparencia

Las referencias anteriores se citan por su utilidad técnica. Este artículo no incluye actualmente shortcodes afiliados porque el catálogo no contiene un enrollador de cinta con confianza alta y documentación primaria suficiente. Las medidas y límites deben volver a comprobarse antes de comprar o instalar.
